產品型號: HOE-6LEDS
外形尺寸: 79mm*41.5mm
電壓范圍: 直流DC 5V
通訊方式: RS232/TTL
供電方式: 外接電源
有無外殼: 有


1、HOE-6LEDS 模塊一個(含外殼)
2、20cm 5pin排線一條
3、資料一份

LED數碼管顯示從此變的如此簡單!只占用單片機的3IO口,
內部帶數據緩沖區,8級亮度調節!
提供最完善的C51與STM32測試程序!快快體驗吧!!!!
供電5-12V
接口分布:僅僅占用3個IO 節省資源控制LED數碼管
VCC STB CLK DIO GND
數碼管顯示從此變的如此簡單!只占用單片機的3IO口,
內部帶數據緩沖區,8級亮度調節!
提供最完善的C51與STM32測試程序!快快體驗吧!!!!
現在提供程序:
1、數據顯示:(C51、 STM32)

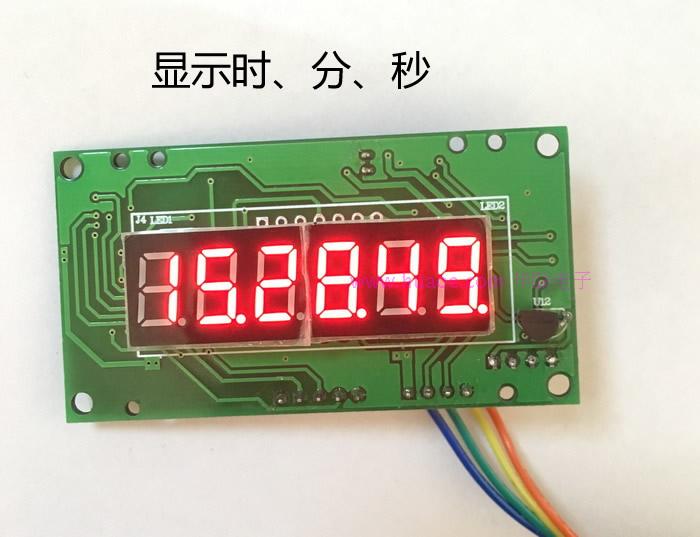

2、時鐘顯示:(C51)

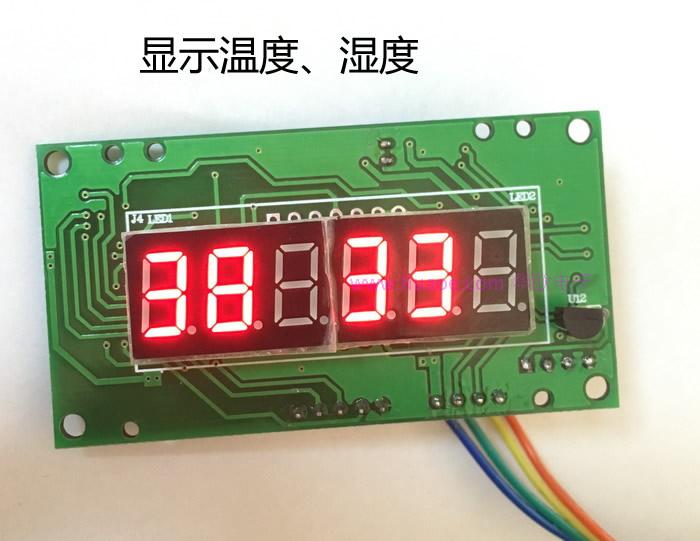

3、溫度濕度顯示:(C51)
4、可以通過按鍵調節時間設定:(C51)
5、可以實現串口發送數據數碼管顯示:(C51)
6、可以實現采集溫濕度顯示并且通過串口發送給PC計算機:(C51)
7、可以定制固定顯示內容。
8、外部中斷計數(C51)

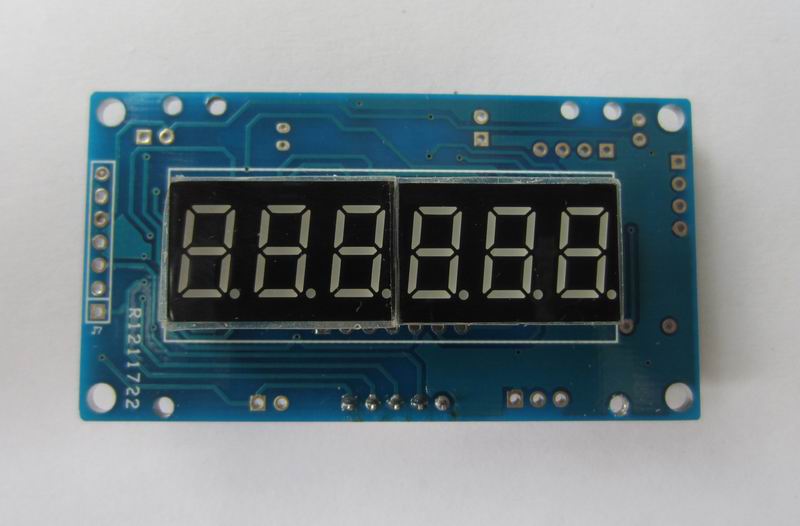

驅動板附加功能:
1、可以直接焊接單片機,控制數碼管顯示,預留了單片機下載接口;
2、可以焊接DHT11溫濕度采集模塊;

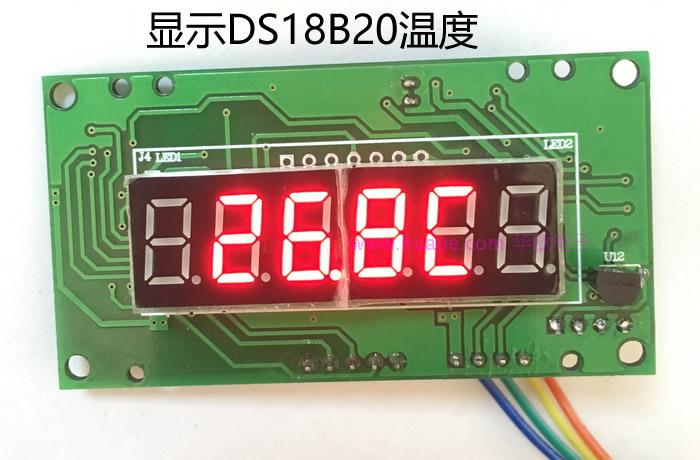

3、可以焊接DS18B20溫度采集:
4、可以焊接1個控制按鍵;
5、可以焊接時鐘芯片(可以接備用電池);
